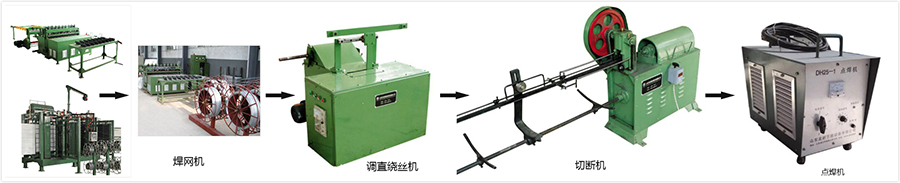

连续式送丝插丝机主要有3DW-1200型钢网焊接机组和CH-V-1200型成型焊接机组作为连续式送丝的主机，CH-V型成型机采用PLC触摸屏控制,具有自动化程度高,生产的S类夹芯板的产量及质量都优于国内同类产品,尤其在漏焊率方面低于2%,少了补焊环节。该机组为立式焊接形式,与卧式焊接机组相比具有操作、维修方便,产品外观平整等显著特点。
在原有舒乐舍板生产线基础上研发了3D板型钢丝网架夹芯板成型机组，该成型机组采用立式成型保持了原有卧式产量高的优点，改变了原卧式漏焊率高的缺点，并已在IPS板外墙外保温系统上使用，得到了业内人士的肯定。本公司生产的钢丝网架轻质夹芯板设备分立式(L型)和卧式（W型）两大类。
|

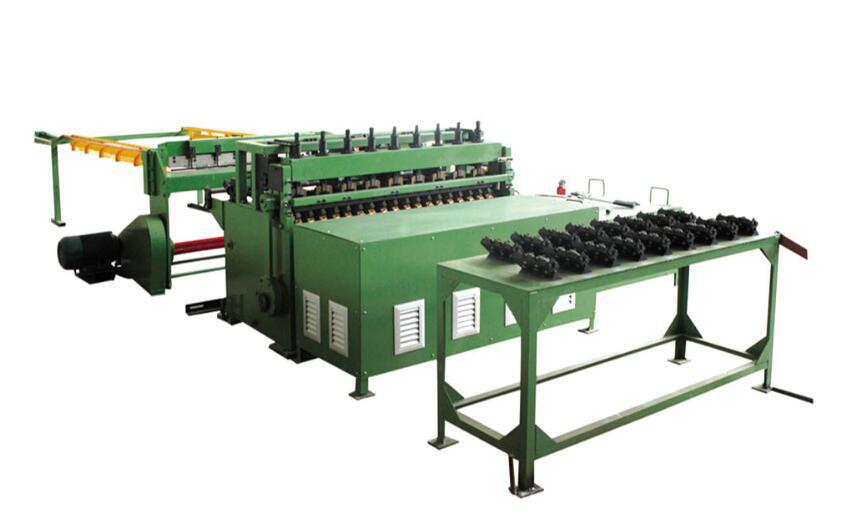

3DW-1200型钢网焊接机组 |
|
|
焊网宽度 |
1200mm |
|
网孔规格 |
50x(50-100 |
|
可焊直径 |
2.0-04.0 |
|
电动机功率 |
8.5kW |
|
生产速度 |
40-50步/min |
|
焊接强度每点拉脱力 |
≥330N |
|
供电要求 |
380V±10% |
|
设备外型尺寸 |
12000×4000×1300 |
|

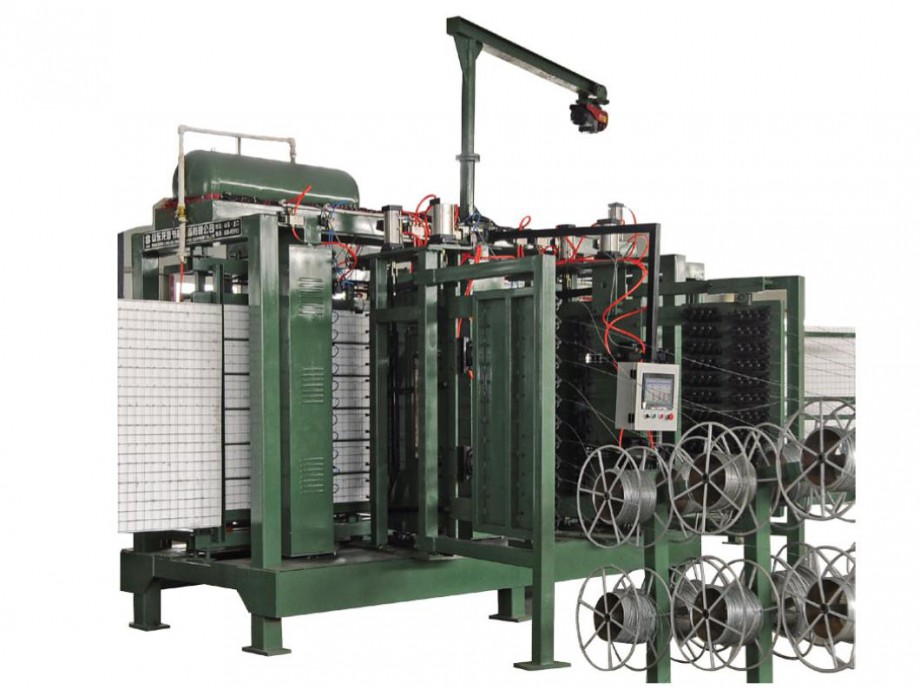

CH-V-1200型成型焊接机组 |
|
|
焊网宽度 |
1200-1220mm |
|
焊板厚度 |
40-120mm |
|
可焊钢丝直径 |
Ф3-Ф4mm |
|
装机容量 |
12x10KVA |
|
生产率 |
600-1100㎡/8h |
|
漏焊率 |
<2% |
|
操作人员 |
3-4人 |
|
设备机组尺寸 |
8500×6800×2900 |
|
配用气源工作压力 |
0.7Mpa |
|
流量 |
3.6m3/分 |
|
输入电压 |
380V士10% |

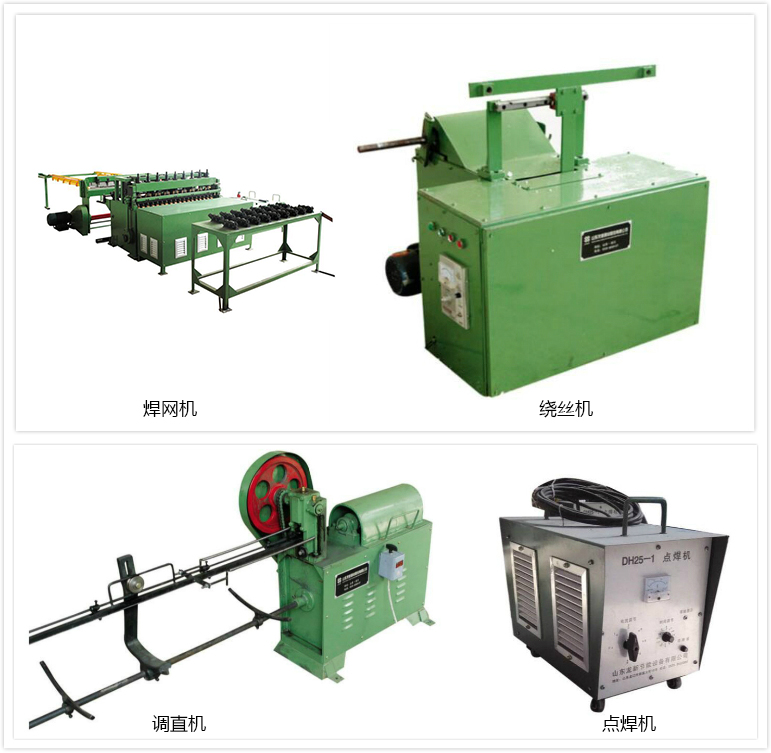

除此之外还有
连续式送丝生产线加工的板的厚度是40-150mm。
