《新型建筑材料》2021年第10期 | 本期导读

非煅烧磷石膏基复合胶凝材料耐水性研究

席向东1，陈迁好1，蒋正武1，杨黔1，2　　

（1.同济大学先进土木工程材料教育部重点实验室；　　

2.贵州宏信创达工程检测咨询有限公司）

　　摘要：试验研究了不同配比的非煅烧磷石膏基复合胶凝材料净浆和砂浆的耐水性，分析了复合胶凝材料中磷石膏用量和侵蚀时间对其耐水性的影响机理。结果表明：非煅烧磷石膏基复合胶凝材料的耐水性与磷石膏用量呈负相关，磷石膏用量越多，净浆和砂浆试件吸水率越大，软化系数越小，静水和动水侵蚀时的质量损失越大，耐水性越差；磷石膏用量相同时，磷石膏基复合胶凝材料砂浆的耐水性整体上优于净浆，其中磷石膏用量为45%的砂浆耐水性比较好，其96h吸水率为4.36%，软化系数为0.82，动水侵蚀180h质量损失率为1.60%。合理配比的磷石膏基复合胶凝材料具有良好的耐水性。　

　　关键词：非煅烧；磷石膏；复合胶凝材料；耐水性

一种新型石膏自流平材料的研究与工程应用

逄鲁峰1，2，孙立刚1，付鹏2，郎慧东2，庞伟琪1，黄凌苗1　　

（1.山东建筑大学土木工程学院；　　

2.山东华迪建筑科技有限公司）

　　摘要：研究一种新型石膏自流平材料的配比和施工工艺。通过正交试验研究了石膏减水剂、羟丙基甲基纤维素、消泡剂及聚乙烯醇掺量对石膏自流平材料流动度的影响，确定配比，并通过单因素变量试验研究了溶液pH值、复合胶凝材料体系、石膏缓凝剂掺量以及搅拌工艺对石膏自流平材料性能的影响。结果表明，复配出的新型石膏自流平材料流动性大、强度高、收缩率低。工程应用表明，该新型石膏自流平材料施工效率高。

　　关键词：石膏自流平材料；流动度；强度；收缩性能

超细玻璃粉对水泥浆体反应特性的影响　　

王迎斌1，2，宋钰莹1，贺行洋1，2，李佳伟1，苏英1，2　　

（1.湖北工业大学土木建筑与环境学院；

2.湖北工业大学湖北省建筑防水工程技术研究中心）

　　摘要：分别使用水和无水乙醇作为研磨介质，采用湿磨制备2种超细玻璃粉，并与干磨玻璃粉的粒径分布进行了对比。研究了超细玻璃粉等质量取代10%水泥对复合浆体的流变性能、收缩性能和砂浆力学性能的影响。结果表明：当研磨介质分别为水和无水乙醇时，可分别制得d50=2.71、0.32μm的超细玻璃粉。掺入超细玻璃粉的水泥浆体表现为剪切增稠行为。随着玻璃粉粒径的减小，复合水泥浆体的屈服应力、塑性黏度和化学收缩都逐渐增大。掺入d50=0.32μm超细玻璃粉的混凝土1、28d抗压强度较对照组分别提高了95.6%、22.2%。

　　关键词：超细玻璃粉；流变性能；收缩特性；力学性能

废弃电路板非金属粉制备水泥基多孔材料的研究

徐风广，陈浩，陈小卫，杨凤玲

（盐城工学院材料科学与工程学院）

　　摘要：利用高铝水泥和废弃电路板非金属粉中玻璃纤维为骨料和粘结剂，废弃电路板非金属粉中树脂等有机物为造孔剂，成功制备了水泥基多孔材料。研究了废弃电路板非金属粉掺量和煅烧温度对水泥基多孔材料性能的影响。结果表明：增加废弃电路板非金属粉掺量，明显提高了显气孔率；通过提高煅烧温度，有效地提高了压缩强度和耐碱腐蚀性能。制备水泥基多孔材料的参数为：煅烧温度750℃，废弃电路板非金属粉掺量为80.0%～83.5%，高铝水泥掺量为15.7%～19.0%，可制得密度为1.36～1.39g/cm3，显气孔率为47.7%～50.3%，压缩强度为12.8～14.9MPa，耐碱质量损失率为1.9%～2.4%，耐碱强度损失率为2.45%～3.20%，气孔小、相连而发达的水泥基多孔材料。

　　关键词：废弃电路板非金属粉；高铝水泥；水泥基多孔材料

岩石粉对普通混凝土工作性能与长龄期强度的影响　

刘方1，何涛1，夏京亮2，3，王中文1，荣国城1，谭立心1，关青锋2，3　

（1.保利长大工程有限公司；2.中国建筑科学研究院有限公司；

3.国家建筑工程技术研究中心）

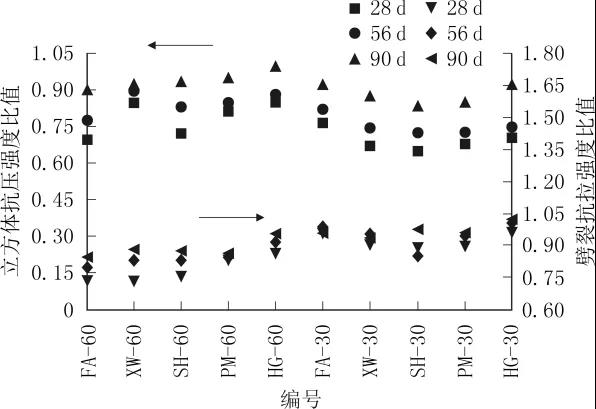

　　摘要：采用花岗岩、片麻岩、玄武岩和石灰岩石粉分别取代20%水泥制备水胶比为0.47和0.32的混凝土，以粉煤灰混凝土为基准，测试混凝土工作性能与3~1080d立方体抗压强度和劈裂抗拉强度。研究发现，岩石粉会在不同程度上影响混凝土的工作性能；岩石粉混凝土强度发展呈现双阶段特征，3~180d为快速发展期，180d后进入缓慢发展阶段，采用复合指数函数模型可准确预测岩石粉混凝土强度发展规律；岩石粉混凝土抗压强度为粉煤灰混凝土的0.7~0.9，劈裂抗拉强度为0.8~1.0；岩石粉混凝土抗压-抗拉强度关系可采用幂函数模型描述，28~90d强度值为长龄期（1080d）强度的0.7~0.9。

　　关键词：岩石粉；粉煤灰；工作性能；长龄期强度；数学模型

生活垃圾焚烧炉底渣对干硬性混凝土力学性能及干燥收缩影响研究

章志1，4，陈宁2，王娟2，董庆广2，曹黎颖3

（1.上海市市政规划设计研究院有限公司；2.上海市建筑科学研究院有限公司；3.上海宝钢新型建材科技有限公司；4.上海城市路域生态工程技术研究中心）

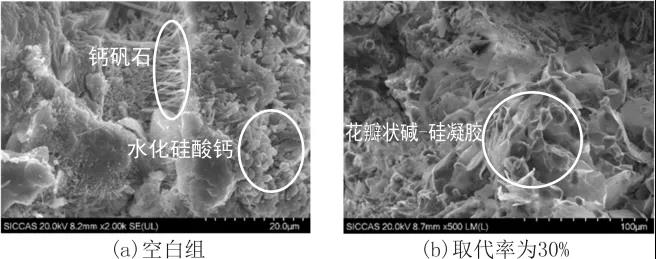

　　摘要：将生活垃圾焚烧炉底渣作为干硬性混凝土的集料使用能够在一定程度解决生活垃圾焚烧炉底渣的处置问题。通过维勃稠度实验、圆柱体抗压以及干燥收缩实验研究了炉底渣对干硬性混凝土力学性能以及干燥收缩的影响，并分析了作用机理。结果表明，炉底渣作为干硬性混凝土细集料具有一定可行性，炉底渣取代率大于30%时用水量急剧上升，掺30%炉底渣使干硬性混凝土的28d抗压强度较空白组降低22.1%，7、14、28d干燥收缩值较空白组分别减小了2.24%、8.73%、9.04%。这主要是由于炉底渣本身具有的高吸水率以及由于炉底渣掺入导致干硬性混凝土中产生了碱-硅凝胶。

　　关键词：生活垃圾；焚烧炉底渣；干硬性混凝土；力学性能；干燥收缩

高贝利特硫铝酸盐水泥与铁尾矿砂制备无机人造石的研究

葛仲熙1，刘成健1，王建黔2，周健3，张振秋1，陈智丰1，刘玉鹏4

（1.唐山北极熊建材有限公司；2.建筑建材工业技术情报研究所；

3.河北工业大学土木与交通学院；4.宽城建龙矿业有限公司）

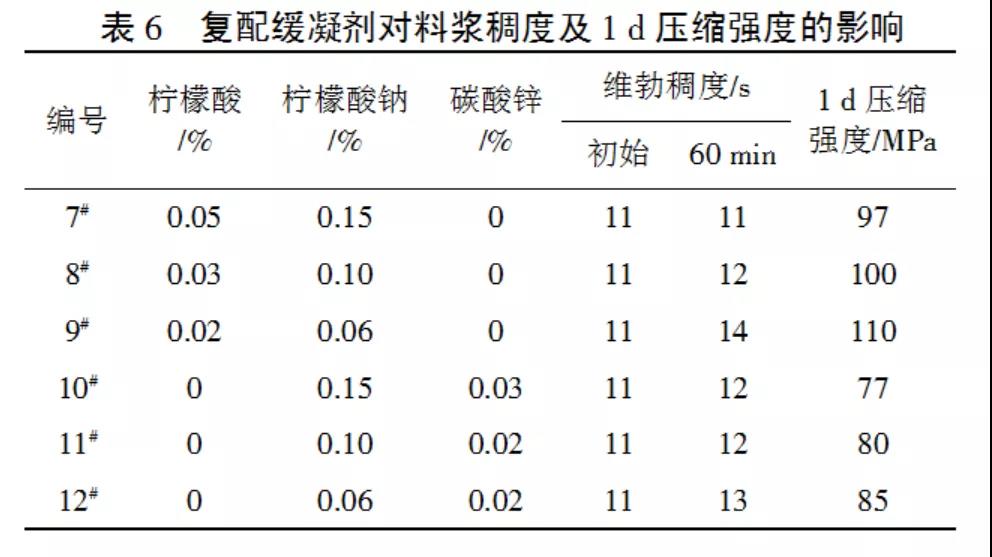

　　摘要：以42.5级高贝利特硫铝酸盐水泥和级配铁尾矿砂为基材，加入矿渣粉、复合缓凝剂、减水剂等功能性助剂为原料，制备无机人造石板材。在水泥用量为20%～50%时，通过对料浆的维勃稠度控制（10～15s），确定合理的水料比；通过弯曲强度、压缩强度、耐磨性、莫氏硬度、尺寸变化率的性能对比，确定本体系中水泥用量为35%；通过对不同缓凝剂的复配，优选出0.02%柠檬酸与0.06%柠檬酸钠复配后，对操作时间保持比较好且对早期强度的影响小；通过在制作板材过程中，表面采用封闭剂、罩光剂的密闭处理，可以使板材的吸水率降至0.1%以下，板材的光泽度提高至90以上。　　

　　关键词：高贝利特硫铝酸盐水泥；铁尾矿砂；无机人造石；维勃稠度；尺寸变化率

外墙用水性氟碳涂料的制备及性能评价　　

韩秀秀

（上海市建筑科学研究院有限公司）

　　摘要：对Fluoro-EthyleneVinnylEther/Ester（FEVE）氟碳树脂进行配方筛选研究，通过考察涂层附着力、耐人工气候老化、抗氯离子渗透、耐沾污等性能，优选出性能优异的涂料，开发出环保、耐久性优异的水性外墙氟碳涂料；并与无溶剂环氧涂料组成涂层体系，综合考察其对混凝土外墙的防护作用。试验结果表明，该体系为高耐候、耐沾污效果好、能明显提高混凝土外墙耐久性的涂层体系。　　

　　关键词：水性氟碳涂料；外墙；环保；耐候；耐沾污

盐渍环境下混凝土有机防护涂层的适用性研究

余茂林1，邓安仲1，孙皓1，陈虹合1，范振2，屈磊3

（1.中国人民解放军陆军勤务学院；2.军委后勤保障部房地产资源管理中心；3.联勤保障部队军事设施建设局房地产资源管理室）

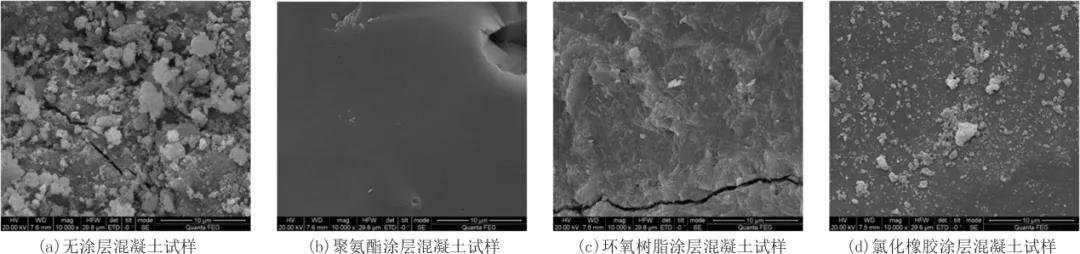

　　摘要：选用环氧树脂、聚氨酯、丙烯酸酯以及氯化橡胶4种涂料对混凝土进行表面处理。测试了4种有机涂层对混凝土吸水率、抗氯离子渗透性能的影响，并研究了有机涂层在硫酸盐干湿循环以及冻融循环试验条件下对混凝土的防护作用。结果表明：混凝土涂覆有机涂料后，其吸水率、氯离子扩散系数显著降低；经150次硫酸盐干湿循环后，涂覆有机涂料的混凝土抗压强度耐蚀系数均达88%以上，比空白样提高17～28个百分点；SEM分析表明，有机涂层能有效屏蔽硫酸盐对混凝土的侵蚀，显著减少混凝土内部结晶体的生成；4种涂层中以聚氨酯对混凝土在盐渍环境下的防护性能比较好，可使混凝土的抗冻等级由F150提升至F300以上。　

　　关键词：盐渍环境；有机涂层；混凝土；耐久性

微波辅助合成马来酸二甲酯聚羧酸减水剂结构表征及性能研究

王天依1，张力冉2，王启宝1，王栋民1

[1.中国矿业大学（北京）化学与环境工程学院；

2.北京服装学院材料设计与工程学院]　　

　　摘要：微波合成技术具有快速、高效、安全等特点，采用微波辅助合成法，以反应性良好的马来酸二甲酯部分替代丙烯酸作为减水剂合成的小单体，以丙烯酸、马来酸二甲酯、端烯基烷撑聚氧乙烯聚氧丙烯醚为主要原料合成聚羧酸减水剂MW-PCE；同时，采用常规水浴法合成减水剂CHS-PCE。对比研究MW-PCE、CHS-PCE的红外光谱、收率、表面张力、分散性和流变性。结果表明：掺加MW-PCE和CHS-PCE后，水的表面张力明显降低；MW-PCE的初始和经时分散性均优于CHS-PCE；掺MW-PCE水泥浆体的屈服应力小于掺CHS-PCE的，且均小于空白水泥浆体。　　

　　关键词：马来酸二甲酯；聚羧酸减水剂；微波合成；流动度；流变性能

新型混凝土和易性改善剂的合成及性能研究

黄振，杨勇，王涛，夏正奕，周栋梁

（高性能土木工程材料国家重点实验室江苏苏博特新材料股份有限公司）

　　摘要：以丙烯酸（AA）、2，-烯丙基-2，-甲基丙磺酸（AMPS）、N，N-二甲基丙烯酰胺（DMAM）及异戊烯醇聚氧乙烯醚（TPEG）为共聚单体，偶氮二异丁脒盐酸盐（V50）为引发剂，通过水溶液自由基共聚合成了一种与聚羧酸减水剂相容性好、能显著改善混凝土离析泌水现象的和易性改善剂WMA。系统地研究了共聚单体摩尔比、引发剂用量、聚合温度、聚合浓度等对产物黏度及与减水剂复配后分散性能的影响。结果表明：当n（AA）∶n（AMPS）∶n（DMAM）∶n（TPEG）=1∶2∶3∶0.5，V50用量为单体总质量的2%，反应温度为50℃，聚合浓度为20%时，合成的WMA与聚羧酸减水剂复配后分散性能比较好，能显著改善混凝土的工作性能，并在一定程度上提高混凝土的抗压强度。

　　关键词：和易性改善剂；聚羧酸减水剂；混凝土；抗压强度

外墙外保温饰面层用塑料锚栓抗拉承载力影响因素研究

赵考重1，2，魏方旭1，2，刘梦璇1

（1.山东建筑大学土木工程学院；

2.山东建大工程鉴定加固研究院）

　　摘要：研究了基层墙体为加气混凝土砌块时，锚栓的锚固深度、钻孔直径、施工安装顺序、孔洞处理方式、环境温度等因素对锚栓受力性能的影响。结果表明：敲击式塑料锚栓锚固深度越大抗拉承载力越高，锚固深度大于50mm时，抗拉承载力达到0.3kN，锚固深度80mm时，抗拉承载力达到0.6kN；钻孔直径大于锚栓直径时，锚栓抗拉承载力降低，当孔径大于锚栓直径2mm时，抗拉承载力降低50%~70%；钻孔直径小于锚栓直径时，锚栓的抗拉承载力提高，施工时若锚栓与锚钉一起同时敲入孔内，抗拉承载力将大幅度降低，锚固深度为60mm时，抗拉承载力约降低74%；采用在孔内注入结构胶或在塑料锚栓表面先涂覆结构胶再将锚栓插入孔内的方式施工，锚栓的抗拉承载力可大幅提高；季节性温度对锚栓的抗拉承载力会产生一定影响，高温环境条件下施工的锚栓，处于低温环境时，锚栓的抗拉承载力将会降低。

　　关键词：饰面层；保温系统；塑料锚栓；抗拉承载力

在四节一环保框架体系下大宗建材能耗指标研究

杜勇1，肖忠明1，张金山1，唐千喻2，潘美晨1，王秀兰1

（1.中国建筑材料科学研究总院有限公司；2.清华大学）

　　摘要：为了便于建筑全生命周期能耗的统计、实现，通过探讨建筑材料能耗评价指标框架建立时应考虑的因素，将建筑材料的能耗过程界定为：原材料的生产和运输阶段、建筑材料的生产和运输阶段、建筑材料的回收利用阶段。同时，以民用建筑4类大宗建材为基础，建立了建材生产和运输过程的能耗评价指标框架图，有利于更好地掌握建筑工程能耗使用情况。　　

　　关键词：建材能耗；评价指标；全生命周期；民用建筑

苏州某穿湖隧道大体积混凝土工程裂缝控制应用研究

王丙垒，纪宪坤，徐可，贺念，王德民

（武汉三源特种建材有限责任公司）

　　摘要：介绍了镁质抗裂剂在苏州某穿湖隧道大体积混凝土工程裂缝控制中的应用，优选镁质抗裂剂配制补偿收缩混凝土，并通过分段施工缝设计、原材料配合比优选、抗裂模拟验算、施工养护控制和温度应变数据监控反馈等技术措施，形成一套完善的裂缝控制方案。工程实践表明：采用科学合理设计、实施管控方案，可以有效降低开裂风险，有助于大体积混凝土结构自防水的裂缝控制。　

　　关键词：隧道；大体积混凝土；镁质抗裂剂；补偿收缩；裂缝控制

改性活性粉末混凝土装配式梁柱节点界面粘结抗折性能试验研究

陈浩1，王雨晗2，刘国安1，栾学立4，秦浩4，谢群3，5

（1.山东建筑大学土木工程学院；2.山东建筑大学建筑城规学院；3.山东建筑大学建筑结构加固改造与地下空间工程教育部重点实验室；4.山东建大工程鉴定加固研究院；5.济南大学土木建筑学院）

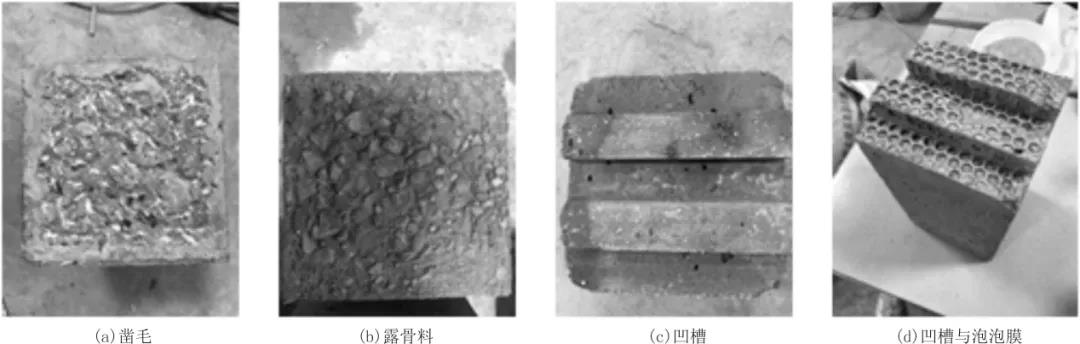

　　摘要：改性活性粉末混凝土（MRPC）是一种在强度、韧性和耐久性等方面都表现出高性能的混凝土，能够保证装配式梁柱节点界面具有良好的粘结性能。通过三分点抗折试验对预制普通混凝土（NC）和后浇MRPC粘结构件抗折性能进行研究，分析了不同界面处理方式和温度对MRPC-NC粘结构件抗折性能的影响。结果表明：露骨料界面处理方式得到的粘结构件抗折强度高，NC与MRPC的交界面具有良好的粘结性；粘结抗折破坏形式有粘结面破坏和NC破坏2种；抗折强度随着粘结面粗糙度增大而提高，但随着温度的升高，粗糙度的影响作用减弱，抗折强度随温度升高急剧降低。　　

　　关键词：改性活性粉末混凝土；粘结面；抗折强度；界面处理方式；温度

钢丝网架夹心泡沫混凝土墙板性能研究

王雪，雷强，彭罗文，柳培玉，石永，陈威威，孙彤彤　

（中国建筑科学研究院有限公司）

　　摘要：钢丝网架夹心泡沫混凝土墙板是一种新型绿色墙体材料，通过对钢丝网架夹心泡沫混凝土墙板平面外承载力试验、隔声性能试验、耐火性能试验的研究，论证了钢丝网架夹心泡沫混凝土墙板自身强度、隔声性能和耐火性能的优越性。结果表明，钢丝网架夹心泡沫混凝土墙板具有较好的平面外抗弯性能，能够满足作为墙板承受面外荷载的使用要求；150mm厚的钢丝网架夹心泡沫混凝土墙板隔声单值评价量可达45dB；钢丝网架夹心泡沫混凝土墙板可达到至少2h的耐火极限，满足非承重外墙一级耐火等级的要求。　

　　关键词：钢丝网架夹心泡沫混凝土墙板；抗弯性能；隔声性能；耐火性能
